齒形鏈輪的計算公式是什么？
2021-05-22 23:44:26
柔性輸送
2216
導讀： 鏈輪齒形的幾何形狀是如何得來的?(1)保證鏈條能順利的嚙入與嚙出，不會有干涉現象。(2)具有足夠的容納鏈條節距伸長的能力。(3)具有合理的作用角。(4)齒廓曲線與鏈傳動工況相適應。(5)有利于嚙入和防止因鏈條跳動而掉鏈。(6)加工工藝性好。

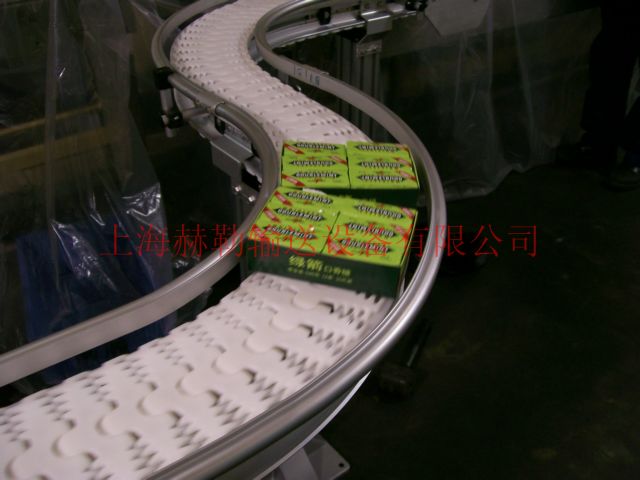

齒形鏈輪的計算公式是什么？
一、鏈輪的齒數Z是根據傳動比ι進行計算得來的：
ι=n1/n2=Z2/Z1
式中：
n1：小鏈輪轉速
n2：大鏈輪轉速
Z1：小鏈輪齒數
Z2：大鏈輪齒數
二、鏈輪的分度圓直徑D
D=P/[sin(180度/Z)] ，鏈輪不比齒輪,只要給出"齒數,排數和鏈的型號"就可以了.因?yàn)殒溳喌凝X型和其它一些重要尺寸什么的是被和他所配的鏈決定的,而不是鏈輪本身決定的.
所以公式也就不那么重要了。
(就算要公式,鏈輪公式有N組呢,每組公式算出來的形狀都是有差別的,但都能配同一個鏈用.看生產廠家有那種刀了.這點就不象齒輪,只有1種)
鏈輪齒形的幾何形狀是如何得來的?
(1)保證鏈條能順利的嚙入與嚙出，不會有干涉現象。
(2)具有足夠的容納鏈條節距伸長的能力。
(3)具有合理的作用角。
(4)齒廓曲線與鏈傳動工況相適應。
(5)有利于嚙入和防止因鏈條跳動而掉鏈。
(6)加工工藝性好。
